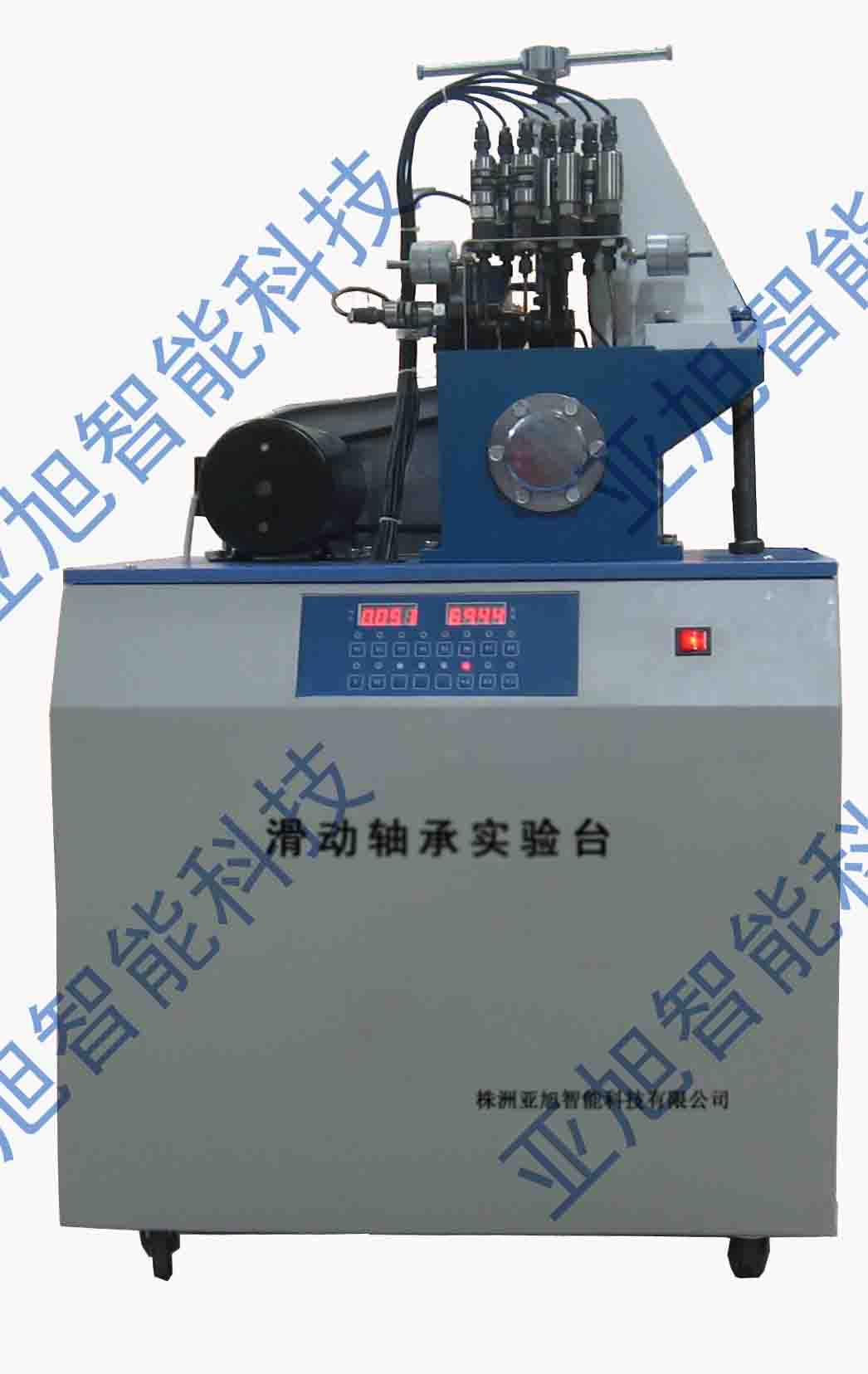

產品詳細介紹YX-HZT 滑動軸承實驗臺（901010）
技術參數：
1、調速方式及范圍：無級調速0-1200r/min，測速精度：±1轉/分；
2、負載(加載力)范圍：0-3000N；
3、摩擦力范圍：0-50N；
4、管路壓力傳感器0.6Mpa；
5、傳感器精度：±0.2％；
6、角位移傳感器：1000柵/轉
7、測力桿長度：120mm
8、電機功率：600w/220v；
9、圓柱滾子允許最大工作轉速為500r/min；
10、軸瓦內直徑d=75mm；有效長度L=110mm；
11、重量：65kg
12、外形尺寸：650× 470×500；
基本配置：
1、角位移傳感器1個
2、載荷傳感器1個
3、管路壓力傳感器8個
4、摩擦力傳感器1個
5、控制系統及教學軟件1套
6、電機1臺
7、隨機工具1套
實驗?zāi)康模?br/>1、了解液體動壓滑動軸承實驗臺的組成及工作原理
2、掌握液體動壓滑動軸承徑向和軸向油膜壓力、徑向摩擦系數的測試方法
實驗項目：
1、觀察載荷和轉速改變時，徑向和軸向油膜壓力的變化情況；
2、觀察滑動軸承液體動壓油膜的形成過程與現象；
3、測定滑動軸承的摩擦系數f和繪制摩擦特性曲線；
4、測定和繪制滑動軸承油膜壓力分布曲線；
性能特點：
1、對性能參數變化曲線進行手動或自動繪制；
2、可對徑、軸向油膜壓力分布和摩擦特征進行實時檢測；
3、具有油膜壓力分布曲線的虛擬仿真；
4、采用彈性加載系統，能有效減小主軸軸頸的變形；
5、采用平衡套的平衡系統，保證了軸瓦的平衡，調整方便快捷，提高了檢測精度；
6、采用軸承鋼承載環，有效地阻止了軸瓦變形并提高了檢測數據的真實性；
7、采用串口與計算機連接，專用軟件對實驗數據采集、處理分析，可以顯示、打印徑向、軸向油膜壓力的分布曲線及摩擦特性曲線，也可通過面板窗口顯示，手工記錄實驗數據，繪制相關曲線。 |
|
